Condensador de casco e tubo

O princípio de funcionamento de um condensador de casco e tubo é baseado na segunda lei da termodinâmica: o calor sempre flui de um objeto quente para um objeto frio. Portanto, quando o vapor entra em um condensador, ele troca calor com o meio de resfriamento, transferindo assim o seu calor para o líquido. Esta transferência de calor pode ser alcançada por condução direta e radiação. Para garantir uma condensação eficiente, o condensador de casco e tubo e a tubulação precisam ser projetados com tamanho suficiente para permitir a mistura adequada do líquido e do gás. Além disso, o condensador de casco e tubo precisa ser bem vedado para evitar vazamentos.

Além de aplicações industriais, os condensadores de casco e tubo são amplamente utilizados em sistemas de ar condicionado, sistemas de refrigeração e painéis solares. Nessas aplicações, a função do Condensador Shell e Tubo é transferir calor do gás para o líquido para fins de resfriamento.

Fábrica de condensador de concha e tubo na China. De acordo com o condensador que usa meio de resfriamento e método de resfriamento, existem três tipos de resfriamento a água, resfriamento a ar e resfriamento evaporativo (resfriamento água-ar).

Vamos começar com condensadores resfriados a água. Este tipo de condensador utiliza água como meio de resfriamento para retirar o calor liberado quando o refrigerante condensa. A água de resfriamento pode ser usada uma vez ou reciclada. Com água circulante, deve ser equipado com torre de resfriamento ou piscina de água fria, para garantir que a água seja constantemente resfriada. De acordo com sua estrutura, existem principalmente trocadores de calor do tipo casco e tubo e do tipo invólucro e placas que são mais utilizados atualmente.

O condensador Shell And Tube pertence a um tipo de condensador resfriado a água. Diferentes refrigerantes são utilizados em unidades de refrigeração e suas características estruturais também são diferentes. Geralmente, o condensador de casco e tubo vertical é adequado para grandes unidades de refrigeração de amônia, enquanto o condensador de casco e tubo horizontal é comumente usado em unidades de refrigeração de amônia ou Freon de grande e médio porte. O método de fixação da placa do tubo e do tubo de transferência de calor geralmente adota o método de expansão, de modo a facilitar o reparo e substituição do tubo de transferência de calor.

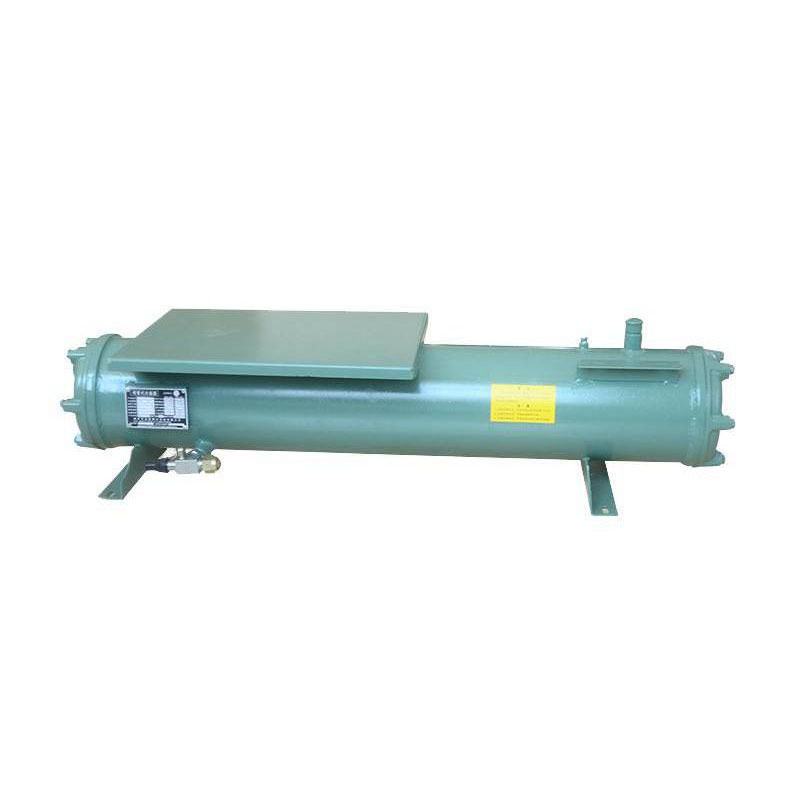

Recursos horizontais do condensador de casco e tubo: Alto coeficiente de transferência de calor, baixo consumo de água de resfriamento, operação e gerenciamento convenientes; no entanto, a qualidade da água de resfriamento é altamente exigida. Atualmente, dispositivos de refrigeração de grande e médio porte são geralmente usados ​​neste dispositivo.

Recursos verticais do condensador de concha e tubo: 1-Tubo de descarga; 2-Conector para manômetro; Tubo de 3 entradas; 4-Tanque de distribuição de água; 5-Conector da válvula de segurança; Tubo de equalização de 6 pressões; 7-Tubo de drenagem; 8-Tubo de drenagem de óleo;
